ABB CR接口继电器 功能模块选型说明详解

因为继电器内部具有线圈的结构，所以它在断电时会产生电压很大的反向电动势，

可能会损坏电路中的其他设备（如击穿继电器的驱动三极管等），

为此要在继电器驱动电路中增加保护电路，让反电势被线圈消耗掉。

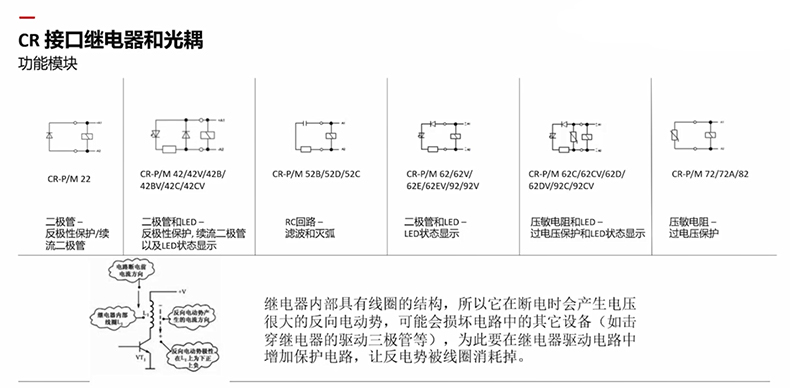

适用系列:CR-M CR-MX CR-P

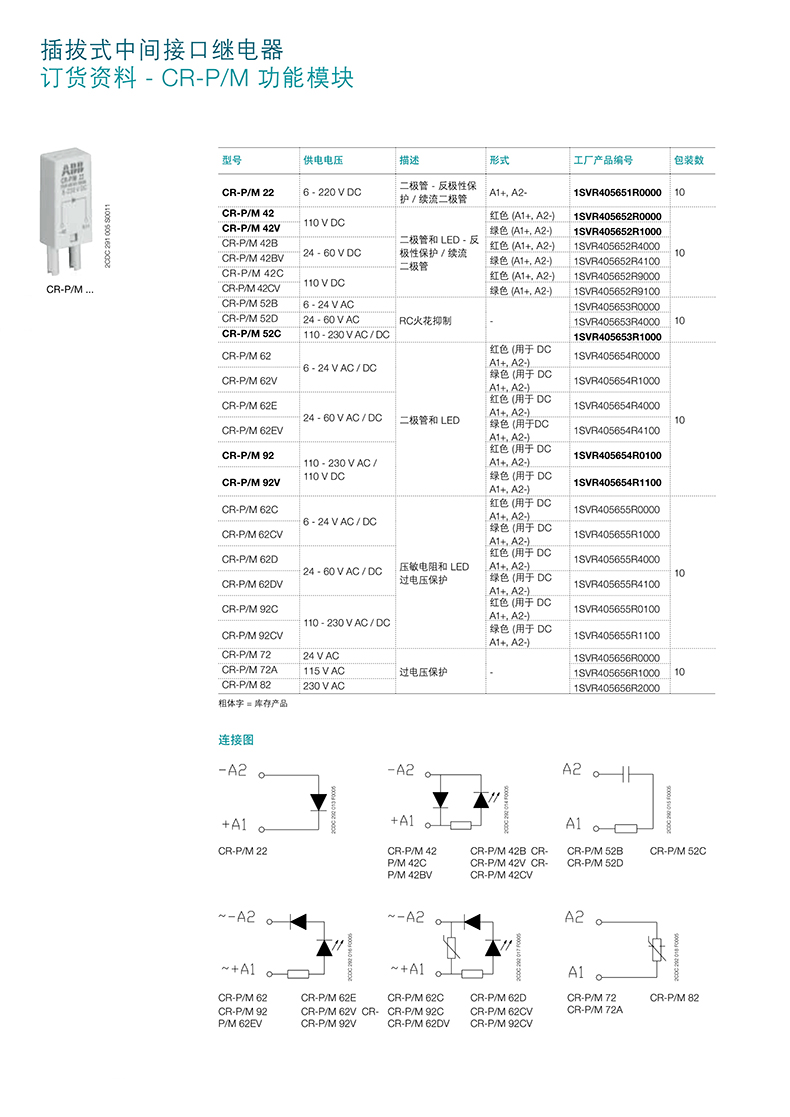

一：CR-P/M 22
二极管-反极性保护/续流二极管

二：CR-P/M 42/42V/42B/42BV/42C/42CV

二极管和LED-反极性保护，续流二极管以及LED状态显示

三：CR-P/M 52B/52D/52C

RC回路-滤波和灭弧

四：CR-P/M 62/62V/62E/62EV/92/92V

二极管和LED-LED状态显示

五：CR-P/M 62C/62CV/62D/62DV/92C/92CV

压敏电阻和LED-过电压保护和LED状态显示

六：CR-P/M 72/72A/82

压敏电阻-过电压保护

继电器内部具有线圈的结构，所以它在断电时会产生电压很大的反向电动势，

可能会损坏电路中的其他设备（如击穿继电器的驱动三极管等），

为此要在继电器驱动电路中增加保护电路，让反电势被线圈消耗掉。

适用系列:CR-M CR-MX CR-P
